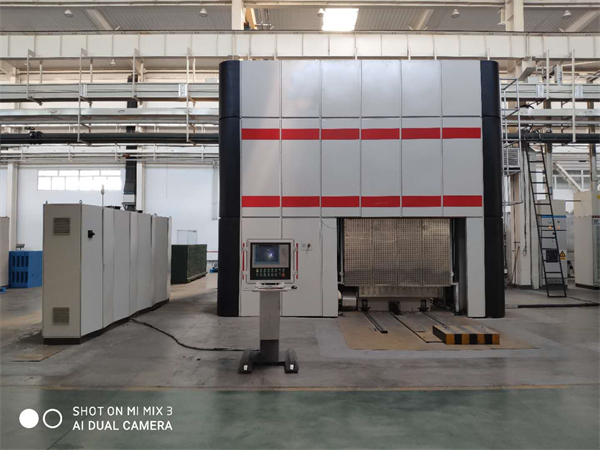

熱成形/超塑成形設備
設備介紹
熱成形/超塑成形設備主要由機床主體、加熱系統、液壓系統、保溫隔熱系統、控制系統、超塑成形氣源系統、冷卻系統等組成。
|
項目名稱 |
參數范圍 |
備注 |
|
工作區容積 |
可按客戶要求設計 |
|
|
主缸壓力 |
可按客戶要求設計 |
|
|
頂缸壓力 |
可按客戶要求設計 |
|
|
頂缸行程 |
300～500mm |
|
|
壓力控制精度 |
≤3% |
|
|
保壓時間 |
按工藝需要任意設定 |
|
|
升溫速度 |
50～150℃/min |
可調 |
|
滑塊行程 |
50～1200mm |
可按客戶要求設計 |
|
滑塊回程速度 |
30～80mm/s |
|
|
滑塊空載下行速度 |
快速下行20mm/s，慢速下行0.2～3mm/s |
可按客戶要求設計 |
|
滑塊工作速度 |
1～20mm/s |
可調 |
|
溫度均勻性 |
≤±8℃ |
|
|
溫度控制精度 |
±2℃ |
|
|
連續工作溫度 |
800℃～950℃ |
|
|
加熱控溫區域 |
多區控溫，9個以上溫區 |
可按客戶要求設計 |
|
模具熱電偶數量 |
4～6支 |
可按客戶要求設計 |
|
工作平臺平行度 |
≤0.1mm |
|
|
爐門開啟方式 |
手動控制+自動控制 |
|
|
最大開啟高度 |
500～1200 |
|
|
超塑氣源壓力 |
最大8MPa |
|
|
可成形材料 |
鈦合金、鋁合金、鋁鋰合金、鎂合金等 |
|
